以下是:优质交流断路器安秒特性测试仪供应商的产品参数
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铜 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 5 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电力电气 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 45 |
|---|
| 工作温度 | 45 |
|---|
以下是:优质交流断路器安秒特性测试仪供应商的图文视频
优质交流断路器安秒特性测试仪供应商,天正华意电气设备有限公司为您提供优质交流断路器安秒特性测试仪供应商的资讯,联系人:杨经理,电话:13708956461、18669895723,QQ:805146545,发货地:青岛平度市平安路2号发货到湖南省 湘西市 泸溪县、凤凰县、花垣县、保靖县、古丈县、永顺县、龙山县。 湖南省,湘西土家族苗族自治州 湘西山地、农业、矿产等资源丰富，拥有古丈毛尖和5个地理标志产品，素有“锰都钒海”之称，初步探明页岩气储量4.8万亿立方米，占全省的70%，可采储量超过1.4万亿立方米，价值高达3.5万亿元，开发潜力巨大。
精心打磨的产品视频已准备就绪，它将带您深入优质交流断路器安秒特性测试仪供应商的魅力世界，让您重新发现产品的无限可能。
以下是:优质交流断路器安秒特性测试仪供应商的图文介绍
湖南湘西高低压开关柜通电试验台TH-300 监控被测试装置流出的电流并显示达到标称设定值时所测得的 电流，来执行 RCD 跳闸电流校准。当达到跳闸电流电平时，分断器断开连接。 通常被测试装置跳闸电流以百分之几的步进值从标称跳闸电流的 10％递增到 150％。2.2 剩余不动作电流剩余不动作电流：在该电流或低于该电流时，RCD 在规定条件下不动作的 剩余电流值。2.3 分断时间分断时间：从突然施加剩余动作电流瞬间起到所有极电弧熄灭瞬间为止所经 过的时间间隔。通过 TH-300 监控被测试装置流出的电流，并在电流达到跳闸电流时，启动 定时器依据达到设定的跳闸时间，断开分断开关的连接，来执行 RCD 跳闸时间 校准，同时显示测得的被测试装置跳闸电流。3 仪器特点》 可模拟漏电保护开关对不同电流和时间进行分断模拟；》 可任意设置 0-3000mA 剩余动作电流和剩余不动作电流；》 宽的分断时间设置范围 10ms～5000ms；》 大屏幕液晶菜单显示，操作简单、方便；》 校准时间短、工作效率高，比传统方式大大节省时间；》 适用范围广，能覆盖现有绝大部分漏电开关测试仪的校准需求。4 主要技术指标4.1 工作条件(1)供电电源：AC(220±10％)V，50Hz；(2)工作温度：20℃±5℃； (4)相对湿度：＜80％； (5)电源失真度：＜2％； (6)电源要接地良好。4.2 主要技术参数量程 漏电电流（AC） 弹跳时间校验范围 30mA 300mA 3000mA (10～5000)ms准确度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms显示 0.001mA 0.01mA 0.1mA 1ms设置细度 1mA 1mA 1mA 1ms4.2.1 漏电电流： (1)漏电电流范围： a.30mA 档：(0～30)mA；b.300mA 档：(30～300)mA；c.3000mA 档：(300～3000)mA； (2)允许误差：±（0.2％读数＋0.05％量程） 4.2.2 分断时间： (1)分断时间范围：(10～5000)ms； (2)允许误差：±0.1ms。5 接线及使用说明
天正华意电气设备有限公司一直保持高速的发展势头，已为国内众多客户提供了 湖南湘西变频串联谐振耐压试验装置解决方案，并获得了客户高度认可，成为 湖南湘西变频串联谐振耐压试验装置行业的风向标。
湖南湘西高低压开关柜通电试验台直流操作DC0~300V可调输出 合上直流操作DC0~300V合闸按钮缓慢调节调压器旋钮，观察直流操作DC0~300V电压指示，升到要求值，试验完毕后，旋转调压器旋钮使其回零位，按下直流操作DC0~300V输出的分闸按钮。7.直流固定电压输出 合上直流固定电压合闸按钮，直接扭动面板上的转换开关，选取需要的电压即可，试验完毕后将转换开关回归零位，然后按下分闸按钮。8. 交流AC220V固定输出 合上总闸后直接在背板后对应的直接柱检测，试验完毕后分掉总闸。9. 三相AC380V输出 合上总闸后直接在背板后对应的接线柱检测，试验完毕后分掉总闸。六、注意事项为了您和设备的，请操作人员仔细阅读以下内容: 1．试验时接地端必须可靠接地。 2．试验时不允许不相干的物品堆放在设备面板上和周围。 3．开机前请检查电源电压: 交流三相四线380V±10％ 50Hz。 4．本试验设备注意防潮、防油污。 5．试验完成后请确认被测设备已断电，并与其它带电设备断开。七、保养与维修1. 验证设备的可用性 设备在使用前首先观察设备外观是否有破损。通电后检查设备表头是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。使用时请参照“使用操作”方法。 2. 设备的保养 每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，盖上机箱盖，放置在干燥无尘、通风无腐蚀性气体的室内。 八、运输与贮存▲ 运输 设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。
湖南湘西高低压开关柜通电试验台合闸和重合闸过程类似。

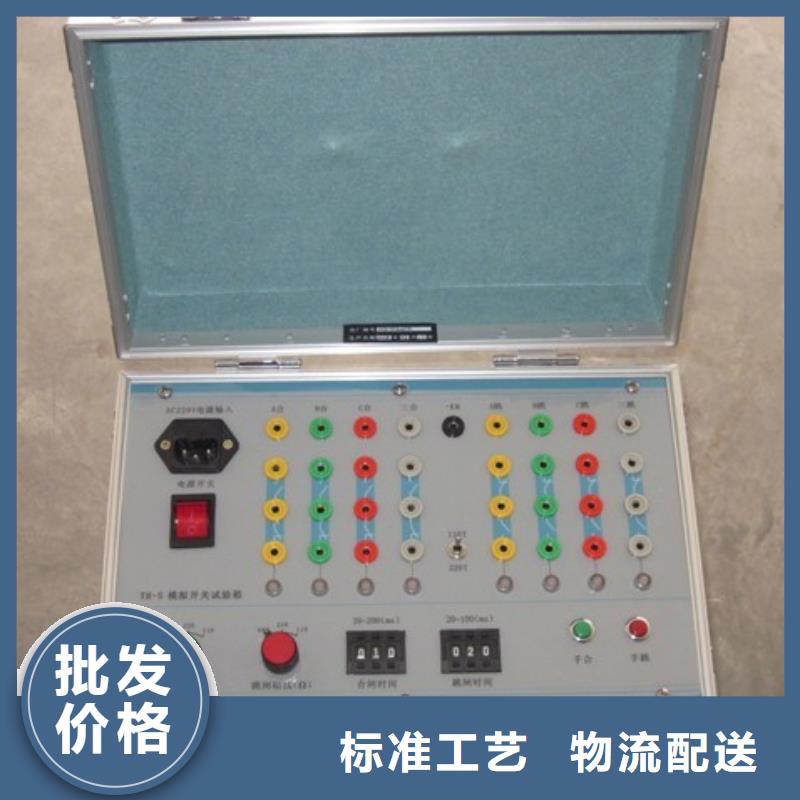

二．单路使用说明
1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。
（2）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。
（3）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。
（4）时间显示窗口：为液晶显示屏，显示跳合闸时间。
（5）跳闸电流选择开关： 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。
（6）合闸电流选择开关：同跳闸电流按键。
（7）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。
（8）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。
（9）相关功能键：
①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。
手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。
选购优质交流断路器安秒特性测试仪供应商来湖南省湘西市找天正华意电气设备有限公司，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-18669895723,{QQ:805146545},地址:[平度市平安路2号]。
